ATAG
Rendimento e Risparmio di Combustibile
La caldaia ATAG SUPER HR per la sua conformazione è idonea a lavorare a temperatura scorrevole: al diminuire della temperatura esterna aumenta la temperatura di mandata all'utenza, mentre all'aumentare della temperatura esterna, la richiesta del fabbisogno termico diminuisce riducendosi conseguentemente la temperatura dell'acqua di mandata.
Raggiungendo temperature di ritorno inferiori a 54 °C si attiva il processo di condensazione.

Questa tipologia di caldaia permette:
  • l'eliminazione della valvola miscelatrice
  • riduzione dei consumi
  • riduzione dei costi di installazione
    •

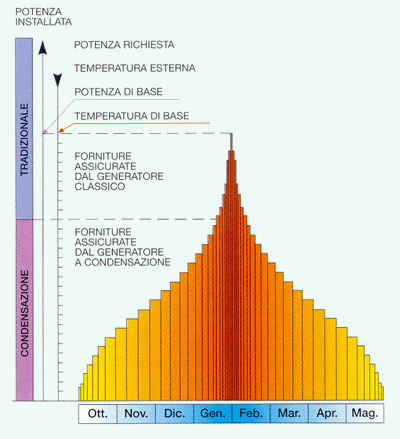

    La caldaia ATAG SUPER HR è dotata di un microprocessore che con l'opzione della sonda esterna permette di adeguarsi perfettamente all'andamento stagionale della richiesta termica dell'utenza ottenendo dei rendimenti medi stagionali elevati. Il rendimento più elevato si ottiene su impianti funzionanti a bassa temperatura (30-50 °C).
    Si possono ottenere elevati rendimenti medi stagionali anche su impianti funzionanti a temperature elevate (60-80 °C) in quanto, se confrontate con una caldaia tradizionale, si ha un maggior recupero del calore dei fumi con conseguente risparmio di combustibile.


    MODULAZIONE POTENZA TERMICA
    POTENZA TERMICA kW/h
    POTENZA TERMICA Kcal/h
    TEMP. FUNZIONAM. °C
    RENDIMENTO % SU PCI
    TEMP.GAS COMBUSTI °C
    SHR 15
    max
    13.3
    11.438
    		 80-60 98 65
    min
    		3.5 3.010 80-60 98 65
    max
    14.4
    12.384
    		 50-30
    107
    31
    min
    		3.9 3.354 50-30 107
    31
    rendimento secondo norme EN 677: 109%
    SHR 24-24T
    max
    21.2
    18.232
    		 80-60
    98
    		 65
    min
    		3.5 3.010 80-60
    98
    		 65
    max
    23.0
    19.780
    		 50-30
    107
    		 31
    min
    		3.9 3.354 50-30
    107
    31
    rendimento secondo norme EN 677: 109%
    SHR 35-35T
    max
    30.9
    26.574
    		 80-60
    98
    67
    min
    		4.9 4.214 80-60 98 67
    max
    33.6
    		 28.896 50-30 107 31
    min
    		5.3 4.558 50-30 107 31
    rendimento secondo norme EN 677: 109%
    SHR 51 max 44.9 38.614 80-60 98 68
    min 8.8 7.568 80-60 98 68
    max 48.7 41.882 50-30 106 31
    min 9.5 8.170 50-30 106 31
    rendimento secondo norme EN 677: 109%
    SHR 60
    max
    52.9
    45.494
    		 80-60
    98
    68
    min
    		8.8 7.568 80-60
    98
    68
    max
    		57.2
    49.192
    30-50
    106
    31
    min
    		9.5 8.170 50-30
    106
    31
    rendimento secondo norme EN 677: 109%

    I mc risparmiati, moltiplicati per il prezzo del gas metano, determinano il risparmio annuo di combustibile.
    TABELLA RISPARMI DI COMBUSTIBILE (*)
    Consumo con
    caldaia tradizionale
    mc/ANNO     		Risparmio con caldaia
    SUPER HR
    mc/ANNO
    1000 286
    1500 429
    2000 572
    2500 715
    3000 858
    3500 1000
    4000 1143
    5000 1423
    6000 1715
    (* La stima si basa su una situazione in cui la domanda
    di calore è rimasta invariata e ha carattere puramente indicativo)
