| Soluzione
adottata |

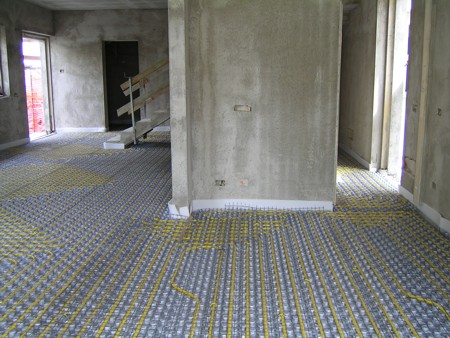

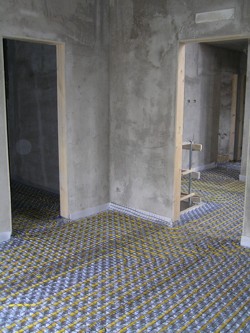

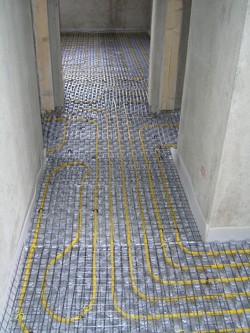

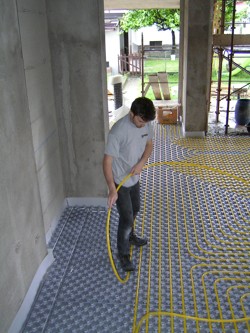

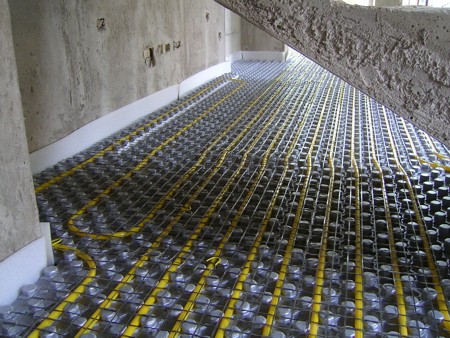

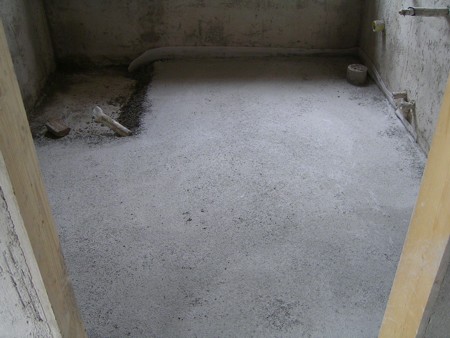

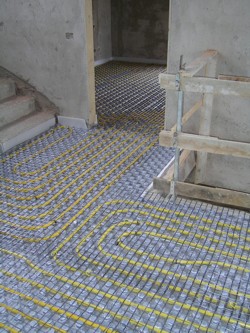

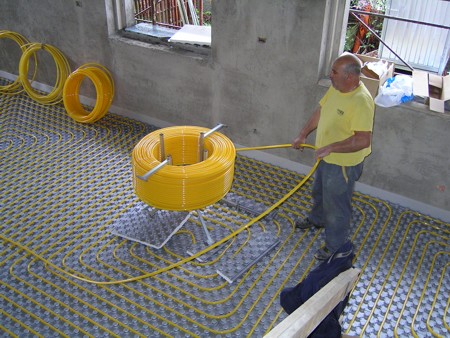

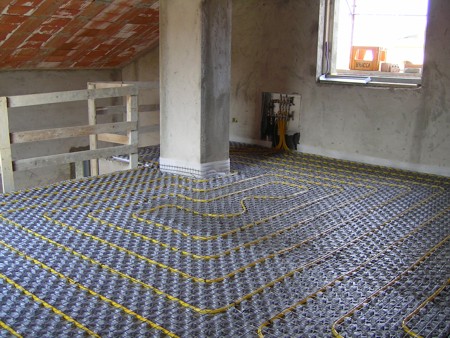

1) L'impianto di riscaldamento a pannelli a pavimento è

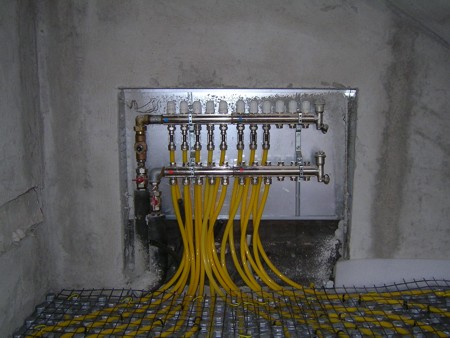

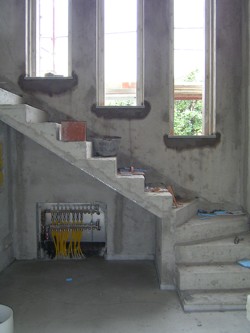

suddiviso in tre zone (giorno, notte e soppalco), i collettori
di distribuzione sono completi di valvola di zona, mentre vi è

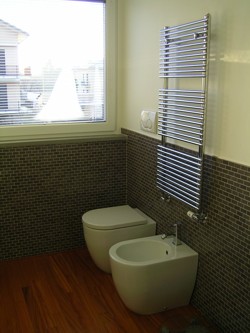

una linea separata per l'alimentazione dei radiatori termoarredo
di integrazione nei bagni dotati ognuno di valvola elettrotermica
comandata da termostato ambiente. Le tubazioni utilizzate sono
in acciaio zincato sitema presfitting;

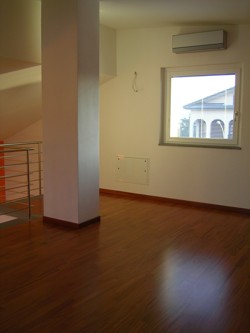

2) Condizionatori multisplit a parete e incasso;

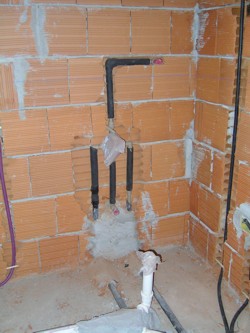

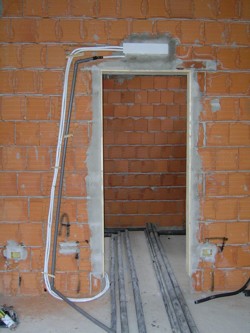

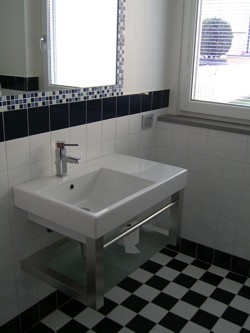

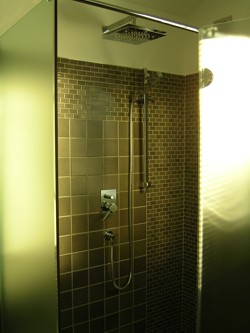

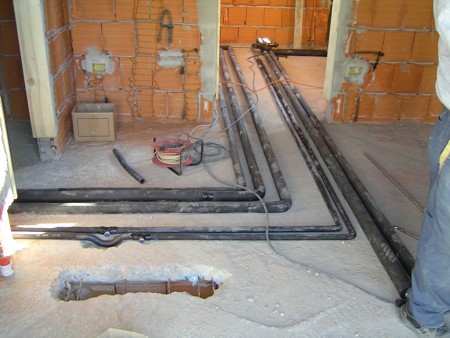

3) Colonne di distribuzione acqua calda, fredda e ricircolo in
acciaio inox sistema pressfitting, distribuzione interna dei bagni

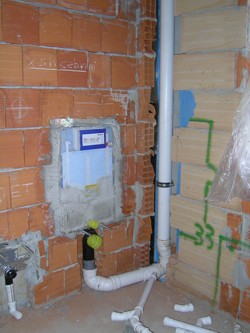

e delle cucine in materiale plastico, tubazioni di scarico in
materiale plastico insonorizzato sino alle prese della fognatura
presenti nei bagni e nelle cucine;

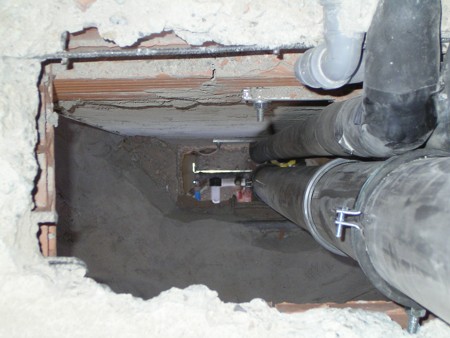

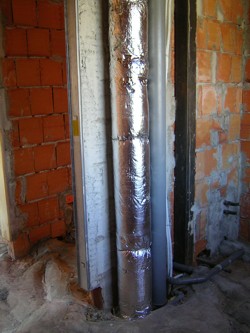

4) Colonne verticali e spostamenti orizzontali in materiale plastico
insonorizzato;

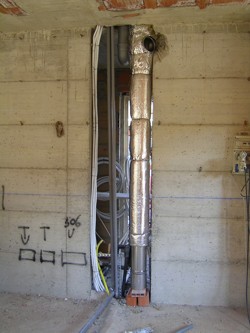

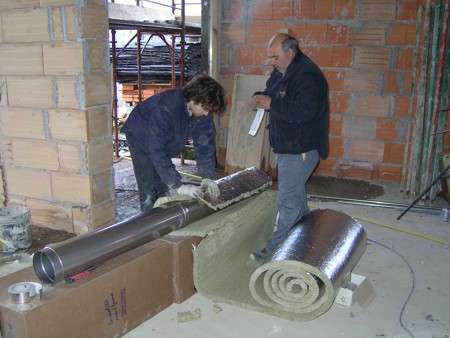

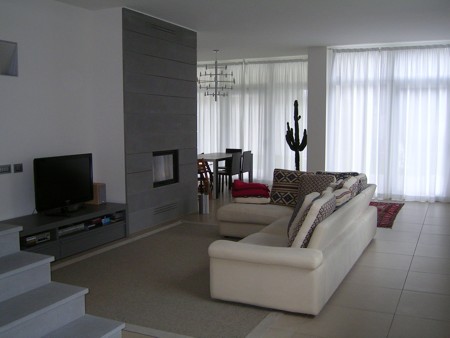

5) Le canne fumarie per la caldaia a condensazione e il camino
sono state realizzate in acciaio inox e incassate all'interno
delle pareti perimetrali dell'edificio (caldaia) e dei divisori
interni (camino);
6 ) La distribuzione del gas è stata realizzata mediante
tubazioni in polietilene (tratto interrato) e rame (tratto esterno)
per la C.T., e in rame per la cucina, con partenza dal singolo
contatore.
7)

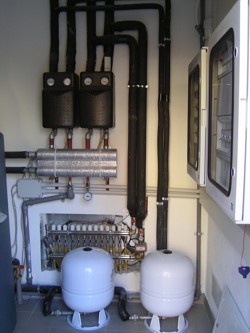

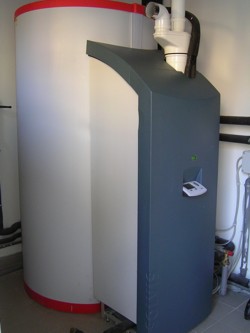

Centrale Termica basata su un generatore termico a condensazione
con integrazione solare per il riscaldamento e la produzione di
acqua calda sanitaria. Il riscaldamento è impostato su
un circuito primario, barilotto di equilibramento e un circuito
secondario suddiviso su due mandate: la prima a servizio dei pannelli
a pavimento e la seconda dei radiatori, con temperature differenziate.
La produzione di acqua calda sanitaria è istantanea tramite
scambiatore a piastre, completa di ricircolo e predisposta per
l'adozione di un impianto di addolcimento dell'acqua a scambio
di resine;

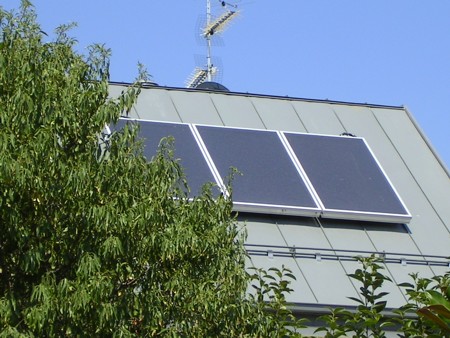

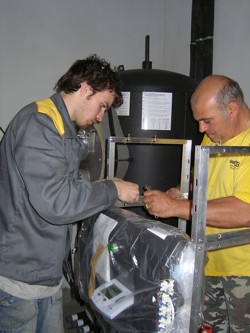

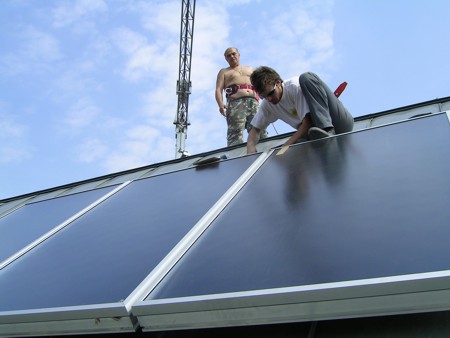

8) Tre pannelli solari catturano l'energia solare e la trasferiscono
nell'accumulatore termico a stratificazione dove viene resa disponibile
indifferentemente per il fabbisogno dell'impianto di riscaldamento
e della produzione di acqua calda sanitaria. |
